Lotus Elan および Plus 2 の整備マニュアルと部品表を網羅した完全なアーカイブとリストを作成しようとしており、コミュニティの協力が必要です。
現時点で所持しているのは：
-
1966年版 Elan 整備マニュアル（電子版）
-
1970年版 Elan 整備マニュアル
-
1971年版 Elan 部品表
-
1971年版 プラス2 部品表
長年にわたり複数の改訂版が存在したと推測しており、Plus 2 モデルにもさまざまなバージョンが含まれていたと考えています。
私が特定したいのは次の点です：
- どの整備マニュアルの版が存在しますか？
- それらはどの年式/モデルを対象としていますか？
- 公式の改訂版や追加資料は発行されましたか？
お持ちのマニュアルをご確認のうえ、年式・版の詳細を投稿していただければ、コミュニティのためのより網羅的な参考リスト作成に役立ちます。
また、まだアーカイブされていない可能性のあるマニュアルの電子コピー／スキャンをお持ちでしたら、私にDMを送ってください。
将来のエランのオーナーやレストア愛好家のためにこの情報を保存する手伝いをしてくれて、皆さんに感謝します。
ここまでの概要
エラン整備マニュアル
- タイトルページには Delamere Road, Waltham Cross（S-1 のみ、ダッシュ写真に基づく/26系のみの参照）
- タイトルページには Norwich, Norfolk NOR92W（S-1 のみ、ダッシュ写真に基づく/26系のみの参照）-（電子版あり）

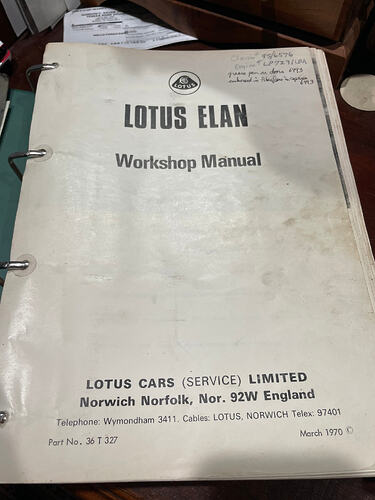

- 1970年3月 -（電子版あり）
- 1971年12月
- 1972年10月（10/74 バージョン内の挿入物からかもしれません）
- 1974年10月
プラス2 整備マニュアル
- 1972年4月（SE、S、130S を対象）
- 1974年9月（電子版あり）
「いいね！」 1
私は1969年9月発行のロータス・エラン +2 ワークショップマニュアル、部品番号 5OT 327 を持っています。
以下の配線図が掲載されています：
Elan +2 Federal (RB340 コントロールボックス)
Elan +2S
Elan +2 (RB340 コントロールボックス)
Elan +2 (RB106 コントロールボックス)
Weber および SZ のキャブレターをカバーしていますが、デルオルト（Dell’Orto）以前のキャブレターです。
c42
3
私の +2 WSM は 1972年4月付で、SE、S、そして130Sに関する情報を提供しているようです。
よろしくお願いします
ジョン
取扱説明書を2部持っています。なぜか分かりませんが、いつもそれを最初の版と最後の版だと思い込んでいました。
旧版：
- 日付なし、部品番号なし
- フェイスプレートには Delamere Road の住所、Waltham Cross 26181 の電話番号、ケーブルアドレス（Lotuscars London）が記載されています。
- 緑色のLotus製2穴バインダーに入っており、ページを留める不思議なトグルクリップが付いています。
- 前部には2枚の見開き写真：「Lotus Elan 1600 Coupe」（横からの図）と「Lotus Elan 1600 Hardtop」（3/4ビュー）
- S2 には言及がなく、ダッシュボードの図は全幅でないS1レイアウトを示しています。
- 配線図は「Lotus Elan 1600cc（UK仕様）」向けです。
- セクションは A - R
- A は「技術仕様」
- R は「オーバーホールと再構築」
新版：
- 部品番号は X036 T 0327Z
- 日付は「改訂再版、1974年10月」
- 住所は「Norwich, Norfolk, NR14 8EZ」で、Wymondham（095 360）3411 の電話と電報/Telex 情報付き
- 燃料系セクションには Dellorto 製キャブレターに関する9ページを含む
- 目次に記載されているセクションは A - S
- 技術データはセクションAの前にあります
- A は「シャーシ」
- S は「排気系」
- 後部には Section X「オーバーホールと再構築」が潜んでいます
- 電装系セクションにはシリーズ1および2、3、4の3つの配線図があります。
電子コピーは手元にありませんが、よろしければ表紙、前頁などの数ページをスキャン/写真に撮ってお見せできます。
ニック
Nickと同じように、エランのマニュアルを2冊持っています。どちらも緑色の4リングバインダーに入っています。
- 36/T 327 は 1971年12月日付。 WeberとStrombergのキャブレターに関する情報を含みます。
- X036 T 0327Z は 1974年10月の改訂再版、Nickと同じです。 さらにこのマニュアルにはデルロトについて1072年日付のセクションがあり、おそらく1072年日付のWSMがあるはずです。
マイク
私は1971年版のエラン整備マニュアルを持っていて、1973年版の部品マニュアルもあります。これらはさまざまなアセンブリの分解図を作成するのに本当に役立ちます。
Dave Beanのエラン用カタログは素晴らしい補足資料で、特にエンジンの改造（モディファイ）や、ロータスがなぜそのようなことをしたのかといった点で役立ちます。
昨夜、ブライアン・バックランドの本は、ヘッドライトの真空チャンバーと復元バネを接続する細かなディテール図を描くのに大きな助けとなりました。ブライアン、ありがとう。
TonyA
7
私は、Lotus Ean+2 ワークショップ・マニュアルのコピーを持っています。部品番号 X050 T 0327Z、1974年9月付です。
トニー
ニックさんのように、X036T0327ZE という表記の整備マニュアルを手元に持っています。 「X」と「E」が何を意味するのか分かりません。どなたか教えていただけますか？
Urs
私のエランの整備マニュアルは部品番号 X036 T 0327Z、改訂再版 1982年1月

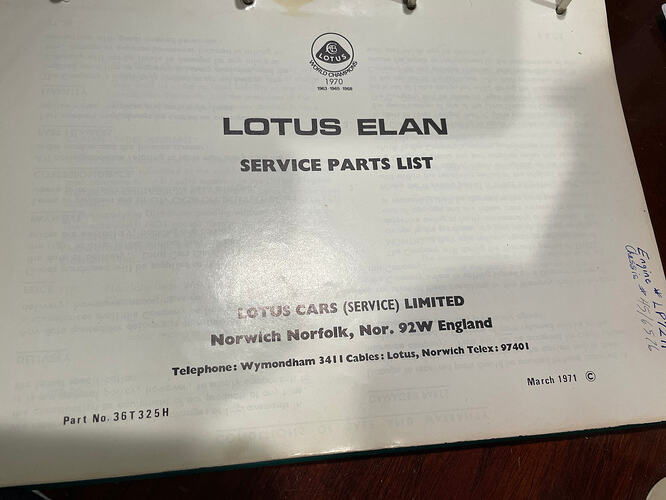

私のエランのサービス部品リストは部品番号 36T 325H、1971年3月
関心のある点として、サービス部品リストの表紙にはロータスのバッジと「World Champions 1970」という文言が記されています。さらにその下には小さな字で「1963 1965 1968」と書かれています。いい趣向ですね。
Ray.
Donels
10
私も Elan +2 ワークショップマニュアルを持っています：部品番号 X050 T 0327Z、1974年9月付。これには +2 全モデルが含まれており、5速車をはじめ、改訂前後の電装系もカバーしています。
グローブボックス用マニュアルを作るべきかは分かりませんが、+2用のものと+2S130用の補足マニュアルを持っています。シリーズ3用のグローブボックスマニュアルもあります。ゴードン
いい指摘です。グローブボックスのマニュアルについて、別のトピックを立てます。
1974年版のElanマニュアルを電子版でお持ちの方はいませんか？もしお持ちの方がいれば、私にDMを送ってください。
ありがとうございます。
SENC
14
LSBsについてはどうですか？かなりの数を所有しています。ご興味があれば、それらをスキャンしますし、参照しやすいように保管する場所があれば嬉しいです。
「いいね！」 1
私の修理マニュアルと部品カタログ、そして修理本の表紙だけを写した1枚の写真には、部品番号と著作権データが載った前表紙が写っていません、ゴードン
